產品概述

一、700X水泵控制閥 結構特點和用處

700X水泵控制閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。水泵需停止工作時，先由進口壓使主閥關閉90%后，水泵停止運轉。剩余10%由回水關閉。可防止水錘現象發生。
本產品利用電磁導閥控制，不需要其它裝置和能源。節約能源，保養簡便，停泵平穩。電磁閥可采用交流電220V或直流電24V。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

二、700X水泵控制閥 工作原理

當水泵工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水。
當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。

三、700X水泵控制閥 主要技術參數

公稱壓(Mpa) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用介質 介質溫度(℃)

1.0 1.5 1.1 水 0-80

1.6 2.4 1.76

2.5 3.75 2.75

四、700X水泵控制閥 主要零件材料

零件名稱 零件材料

閥體閥蓋 WCB

閥座閥盤 銅合金

密封圈 O型圈丁腈橡膠

閥桿 2Cr13

彈簧 50CrVA

針型閥銅合金

球閥銅合金

浮球閥銅合金

微型過濾器不銹鋼

五、700X水泵控制閥 連接尺寸

DN L A A1 H H1 F D mm D1 mm D2 mm n-Φd

mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5

20 180 292 136 342 247 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14

25 180 292 136 342 247 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14

32 180 292 136 342 247 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18

40 240 330 155 395 278 170 150 150 150 110 110 112 88 88 84 4-17.5 4-17.5 4-18

50 240 330 155 395 278 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18

65 250 350 165 405 298 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18

80 285 365 175 430 313 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18

100 360 410 195 510 350 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22

125 400 455 220 560 365 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26

150 455 475 230 585 420 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26

200 585 530 255 675 450 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26

250 650 623 300 730 470 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30

300 800 700 340 760 490 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30

350 860 840 415 840 526 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33

400 960 880 430 910 570 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36

450 1075 930 460 1030 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36

500 1075 980 490 1135 665 830 670 715 730 620 650 660 585 585 609 20-26 20-33 20-36

600 1230 1060 530 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39

700 1650 1130 560 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42

800 1750 1230 610 1640 975 1050 1015 1025 1085 950 950 990 905 905 9285 24-33 24-39 24-48

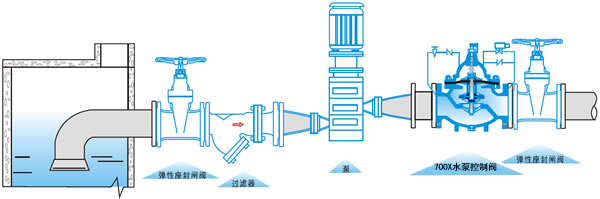

六、700X水泵控制閥 安裝示意圖
